高低壓電氣成套設備中的母線應該如何選擇？

發布日期：2022-02-24 作者：點擊：

高低壓電氣成套設備中的母線選擇方法主要有兩點。

1.變電所中各種高低壓成套設備配電裝置的母線，以及電器間的連接大都采用銅鋁或鋼的矩形、圓形、管形裸導線(體)和多芯絞線。

2.銅的導電性好，抵制化學侵蝕性強，因此在大電流裝置中或在化學侵蝕的地區宜采用銅母線。鋁的電阻率為銅的1.6一2倍，但鋁的比重比銅小得多，所以鋁的耗用重量?jì)H為銅的40%-50%。總的來看鋁母線比較經濟。

因此，高低壓電氣成套設備在屋內、外配電裝置中，目前大都廣泛采用鋁母線。鋼的電阻率很大，在交流裝置中應用鋼母線還會(huì )引起磁滯和渦流損耗。鋼母線一般僅用在1000v以上的小容量裝置中，以及1000V以下，工作電流不大于200A的配電裝置中。對直流配電裝置，鋼母線可通過較大的電流。

高低壓電氣成套設備母線的截面形狀，電壓為35kV及以下的屋內裝置裝置中，都采用矩形截面。因為它的冷卻條件好，對交流集膚效應的影響小。為了改善冷卻和減小集膚效應的影響，又考慮到母線的機械強度，通常銅(鋁)矩形母線采用邊長比為1/5一1/12。單條母線常用的大截面為10 x 120 = 1200nun'。當用于輸送大電流時，可用多條矩形母線并列的母線線組，但由于并列后母線的散熱狀況變壞，一般不宜多于3條。交流裝置中所用矩形鋼母線的厚度一般不大于4mm。對于輸送大電流的槽形和菱形母線，在煤礦中一般很少采用。

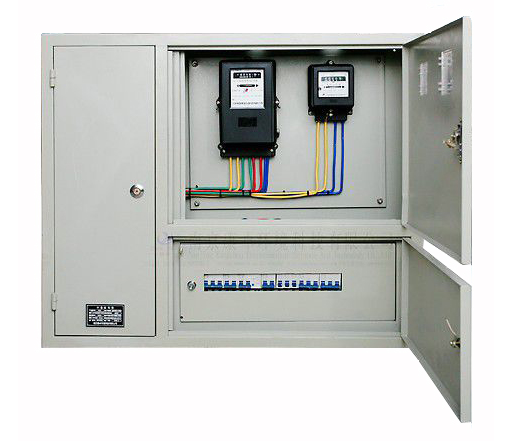

高低壓電氣成套設備
