低壓配電柜類型分類有哪些？

高低壓電氣成套設備低壓配電柜是指有一個或多個低壓開關設備和相應的控制，測量，信號保護等元件，以及所有內部的電器和機械的相互連接及結構部件組裝成的一種組合體。

低壓配電柜的額定電流是交流50Hz，額定電壓380v的配電系統作為動力，照明及配電的電能轉換及控制之用。

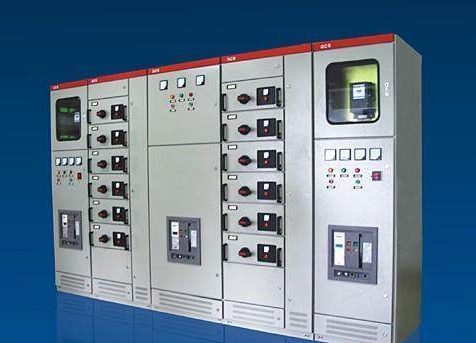

低壓柜的型號有GCS，GCK，MNS，GGD，PGL...

PGL,GGD型號主要為固定式配電、GCK，GCL ,BFC ,MNS型號為低壓抽出式開關柜。

PGL型號：戶內安裝，開啟式雙面維護的低壓配電裝置。 配電柜的基本結構采用鋼板及角鋼焊接組合而成。柜前有門，柜面上方有儀表板，為可開啟的小門，可裝設指示儀表。并列拼裝的柜，柜與柜間加有隔板，減少了由于單柜內因故障而擴大事故的可能。柜后骨架上方有主母線安裝子絕緣框上，并設有母線防護罩，防止上方墜落金屬物體造成主母線短路的惡性事故。中性母線裝置在柜下方的絕緣子上，保護接地系統的主接地點焊接在骨架的下方，儀表門也有接地點與殼體互連。PGL型交流低壓配電屏分為:低壓計量柜、低壓進線柜，電容補償柜、市發電轉換柜、母線聯絡(luò )柜、低壓出線柜。高低壓電氣成套設備

GGD型號：柜架用8MF冷彎型鋼材局部焊接拼裝而成，構架上分別有按E=20mm和E=100mm模數排列的安裝孔，以提高產品裝配的通用性。用高阻燃PPO材料熱塑成型的ZMJ型母線夾為積木式結合結構、機械強度和絕緣度高。 1000mm和1200mm寬的柜、正面采用對稱的雙門結構、600mm和800mm寬的柜采用整門結構，柜體后面采用對稱式雙門結構柜體結構為不靠墻安裝結構。柜門采用鍍鋅轉軸式鉸鏈與構架相連、安裝、拆卸方便，門的折邊處有橡膠鑲條。柜內的安裝件與構架間用接地滾花螺釘結構構成完整的接地保護電路。 柜體的頂蓋，可在需要時拆除，便于主母線的裝配和調整。

GCL型號：柜體采用薄壁異型型材拼裝而成，強度高，性能好，重量輕，框架、門板等構件用環氧粉末涂料靜電噴涂，涂層均勻，絕緣性能好，經久耐用。在MCC方案中，柜體內部分成五個區域：水平母線區、垂直母線區、功能單元區、電纜室、中性接地母線區。各區互相隔離，保證線路正常運行，有效地防止故障擴大。功能單元采用抽屜結構、插入結構和固定結構三種，使檢修安全、方便，可縮短事故停電時間。

MNS型號：MNS型低壓開關柜框架為組合式結構，基本骨架由C型鋼材組裝而成。柜架的全部結構件經過鍍鋅處理，通過自攻鎖緊螺釘或8.8級六角螺栓堅固連接成基本柜架，加上對應于方案變化的門、隔板、安裝支架以及母線功能單元等部件組裝成完整的開關柜。開關柜內部尺寸、零部件尺寸、隔室尺寸均按照模數化(E=25mm)變化。MNS型組合式低壓開關柜的每一個柜體分隔為三個室，即水平母線室(在柜后部)，抽屜小室(在柜前部)，電纜室(在柜下部或柜前右邊)。室與室之間用鋼板或高強度阻燃塑料功能板相互隔開，上下層抽屜之間有帶通風孔的金屬板隔離，以有效防止開關元件因故障引起的飛弧或母線與其它線路短路造成的事故。 MNS型低壓開關柜的結構設計可滿足各種進出線方案要求:上進上出、上進下出、下進上出、下進下出。結構件通用性強、組裝靈活，以E=25mm為模數，結構及抽出式單元可以任意組合，以滿足系統設計的需要 母線用高強度阻燃型、高絕緣強度的塑料功能板保護，具有抗故障電弧性能，使運行維修各種大小抽屜的機械聯鎖機構符合標準規定，有連接、試驗、分離三個明顯的位置。采用標準模塊設計:分別可組成保護、操作、轉換、控制、調節、測定、指示等標準單元，可以根據要求任意組裝。采用高強度阻燃型工程塑料，有效加強了防護安全性能。
