環網柜、充氣柜與固體柜的區別

環網柜、充氣柜與固體柜的區別

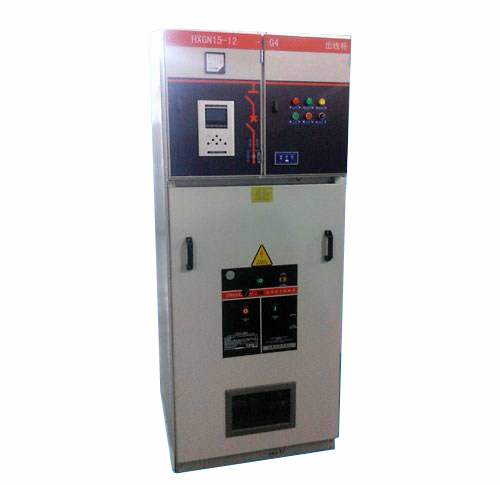

環網柜：又稱HXGN，XGN15-12。原指用于環形配電網絡(luò )中的開關柜，因其結構簡單，常用負荷開關加熔斷器組合。后來，成套電氣廠家只要見到此類開關統批環網柜。

◆環網柜有空氣絕緣，全封閉充氣柜和固體絕緣三種形式，空氣絕緣是使用普通SF6負荷開關通過銅排連接成一套系統，SF6負荷開關內充六氟化硫氣體，其他帶電部件均以普通絕緣方式進行制作。

◆充氣柜（氣體絕緣環網柜）則除了電源進出線有專用連接器具，柜與柜連接則在一個完整氣腔內，里面充滿SF6氣體，開關與高壓帶電部件均密封在充滿SF6氣體的氣箱中，與傳統環網柜相比壽命與安全性有了質的提升，與固體柜相比則具有更高的經濟型與性?xún)r(jià)比。目前新增環網柜中大部分已經將充氣柜作為替代環網柜的選擇！

◆固體柜（固體絕緣環網柜）則是與充氣柜相同性質，同為普通環網柜的升級換代設備。與充氣柜以氣體絕緣的方法不同，固體柜的絕緣形式為開關與高壓帶電部件采用環氧樹脂進行整體澆注，以環氧樹脂固封作為帶電體對地及相間絕緣的新型配電設備。固體柜作為普通環網柜的升級版，與充氣柜相比具有更好的絕緣性能，并且對惡劣環境的適應性比充氣柜更加優秀，可以視使用環境合理選擇固體柜與充氣柜。

環網柜是一組高壓開關設備裝在鋼板金屬柜體內或做成拼裝間隔式環網供電單元的電氣設備屬高壓開關柜柜體，其核心部分采用負荷開關和熔斷器，具有結構簡單、體積小、價格低、可提高供電參數和性能以及供電安全等優點，是中壓系統中的負荷開關柜的俗稱。

環網柜是隔離開關柜的升級產品，切斷工作電流一般靠接觸器負荷開關。切斷短路電流靠熔斷器。開關柜可以安裝各種保護裝置，設計各種保護：過流、速斷、接地、甚至差動、負序、逆功率及重合閘等等。隔離開關柜的保護只有熔斷器。

環網柜出現的時間不算長，卻得到了廣泛的使用，這主要是由于新發展起來的工業企業和事業單位的建筑物。 中置柜主要用于發電廠，中小型發電機的送電，電力系統二次變電所的受電、送電，工礦企事業單位的配電，以及大型高壓電動機的起動等。我們可根據其用途等特點來選擇使用兩者中的哪一個，以滿足我們的工作和生活需要。
